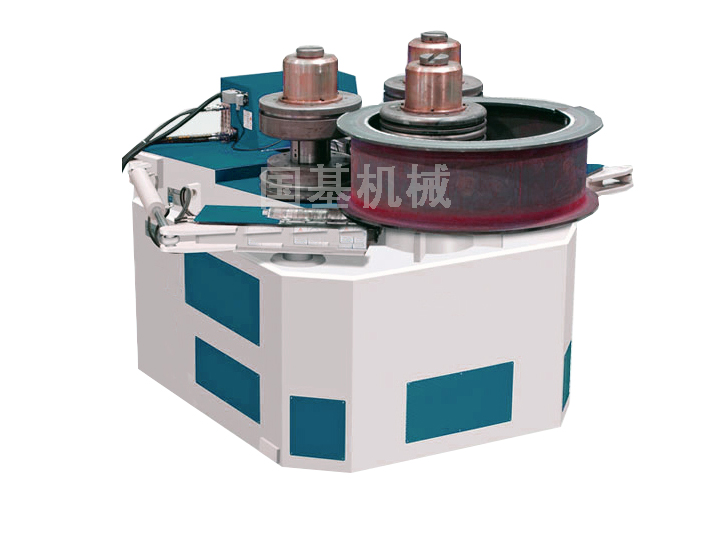

南通國基機械生產的W24S系列型材卷圓機，屬于弧線下調型材卷圓機。改設備具有型材端部的預彎功能，能將板材一次上料，不需調頭即可完成板端預彎和工件的彎卷成形。該型材卷圓機的三個輥均為主驅動軸，上輥位置固定，下輥沿一定的弧線作升降運動，主輥的旋轉和升降運動均采用液壓傳動，升降位移屏幕顯示。卸出卷制后的成形工件方便。設有移動式獨立操作臺，方便工人使用。

型材卷圓機主要由以下11部分組成：

1、架體部分；2、機座部分；3、上軸部分；4、下軸部分；5、邊輥升降油缸；6旋轉油缸；7、傳感器部分；8、主傳動部分；9.、電氣部分；10、液壓部分；11、基礎部分
